产品特性

内核

    CPU：1T 8051, 更高速度比传统8051 快10 倍

    CPU 频率：更高可支持24MHz

存储器

   Flash：64K 字节，大于10 万次擦写

   Flash 可划分为程序空间和数据空间，数据空间可用于存储掉电需要保存数据，可省略EEPROM

   RAM：256 字节内部RAM，4K 字节外部RAM

工作电压

   工作电压：2.0 - 4.6V

工作温度

   工作温度：- 40℃ - +105℃

时钟系统

   外部低速振荡器： 32.768KHz

   内置低速RC 振荡器：128KHz，精度为±3% 4.6V@25℃（出厂校正）

   内置高速RC 振荡器：24MHz，精度为±1% 4.6V@25℃（出厂校正）

中断系统

   15 个有效中断源

   两级中断优先级，支持中断嵌套

   5 个外部中断源INT0~INT4

   外部中断触发沿选择：INT0~1（上升沿、下降沿）、INT2~4（上升沿、下降沿、双沿）

   外部中断输入引脚选择：INT0（P0.0）、INT1（P0.1）、INT2（P0.2）、INT3（P0.3），INT4 可选择标注有INT4 的引脚作为中断输入引脚

RTC 功能

   内置RTC 模块可计时、分、秒、星期、天数，支持闹钟功能

   支持毫秒、半秒中断、闹钟中断

TMC 定时器

   支持毫秒中断，即使在休眠模式下也能保持正常运行，且TMC 中断可用于唤醒CPU

定时器

   3 个16 位通用定时器: 定时器0，定时器1，定时器2

通用输入输出口（GPIO）

   支持62 个GPIO 口（不同型号会有不同）

   推挽、开漏、强上拉（10K）、弱上拉（150K）、强下拉（15K）、弱下拉（150K）、高阻模式

   支持10 个大灌电流管脚（2 级强度可选），50mA、120mA@4.6V，可用于高亮LED 驱动

   普通GPIO 灌电流（2 级强度可选）：17mA、33mA @4.6V

   推电流（4 级强度可选）：4mA、8mA、12mA、16mA @4.6V

触摸按键（Touch Key）

   内置触摸感应控制器

   更大支持46 路触摸通道，无需外接电容

   支持触摸中断

   支持低功耗模式

   高抗干扰性能（符合CS 动态10V，EFT ±4KV 标准）

模/数转换器（ADC）

   支持46 通道12 位SAR ADC

   支持3 种基准电压源：VDD、内部基准、外部基准

   支持单次或循环扫描模式

   支持多通道连续采样，最多可同时实现6 个通道的采样

   内置比较功能，支持硬件触发启动转换功能，可作为比较器功能使用

   选择内部电压为基准电压时可测量1/4VDD 电压，可用于测量供电电压

数/模转换器（DAC）

   支持3 路10 位DAC, 每路可配置1024 级电压段

   DAC [2]可配置3 通道输出

   参考电压：内部基准(1.5V)、VDD 可选

PWM

   支持9 通道PWM，在16 位范围内可任意配置周期和占空比

   支持3 组互补模型PWM，带死区控制

   支持设置边沿对齐和中心对齐模式

   支持直接输出内部时钟功能

   支持PWM 中断

   PWM6 至PWM8 支持I/O 映射（标注相应PWM 标号的引脚）

   PWM8 支持RGB_LED 级联驱动

RGB_LED 级联

   支持1 路级联LED 驱动，扫描频率大于400Hz/S, 数据发送速度800Kbps，直接控制WS2812或类似的驱动芯片，符合单色或七彩LED 灯带产品的需求。

LCD 驱动

   更大可支持8com x 40seg

   可配置占空比：1/2、1/3、1/4、1/5、1/6、1/7、1/8 Duty

   可配置偏压：1/2、1/3、1/4 Bias

   支持8 级对比度调整

   支持8 级驱动电流：3uA、10uA、20uA、40uA、80uA、160uA、320uA、640uA，用户可根据不同的LCD 屏进行调整

LED 驱动（传统扫描模式）

   更大可支持8com x 40seg

   支持8 级亮度调节

LED 驱动（点矩阵扫描模式）

   更大可支持10 x 9 个像素点

   支持8 级亮度调节

模拟比较器（CMP）

   内置3 个独立的模拟比较器，每个比较器可单独设置比较阈值

   正端2 种选择，负端可选内部1.5V/VDD 分压

   比较器支持单边/双边迟滞

   迟滞电压可选10/20/60mV

   支持0.8V+60mV 有64 级电压阈值设置

   支持中断和迟滞功能

可编程运放（PGA）

   支持1 路PGA 管脚输入，可映射3 路使用（分时使用）

   支持失调电压校正调节

   支持单端/差分输入

   PGA 输出接内部ADC 通道

   多级增益可选（1/2/4/8/16/32/64/128 倍）

   带采样保持电路（支持内接ADC 配合使用，可采集小信号）

   PGA 输出接内部模拟比较器输入

通用串行接口（UART）

   4 个UART 接口，支持1 字节接收缓存

   UART[0] / UART[2]支持两组I/O 映射

SPI 接口

   内置2 个4 线SPI 接口，支持主从模式

   SPI[0]支持两组I/O 映射

I2C 接口

   内置1 路I2C 接口，支持主从模式

   I2C 支持两组I/O 映射

低电压检测（LVD）

   可配置电压检测范围1.8 - 4.2V

   可设置低电压复位或中断

看门狗

   27 位看门狗定时器，16 位调节精度，可配置看门狗复位或中断

复位模式

   芯片支持多种复位源：硬复位，软复位，看门狗复位，低电压检测复位，上电/掉电复位

程序下载和仿真

   支持ISP 和IAP

   支持在线仿真功能

低功耗

   STOP 模式，电流<7uA

   低速运行模式，电流<30uA

封装类型：LQFP48 (7 x7 mm)

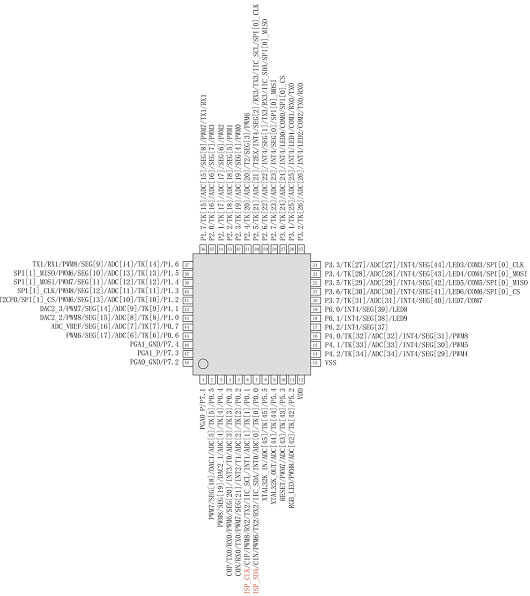

                                                                                                        CA51F455L2引脚图
