CA51F455L3
CA51F455L3芯片是基于1T 8051 内核的8 位微控制器,不仅保留了传统8051 芯片的基本特性,通常情况下运行速度比传统的8051 芯片快10 倍,性能更加优越。此系列芯片内置64K 字节的Flash 容量以及4K 字节SRAM供客户选择。集成46 路12 Bit ADC、46 路Touch Key(无需外接电容)、9 路16 Bit PWM、更高支持8com x 40segLCD 驱动、更高支持8com×40seg 传统扫描LED 驱动,以及10×9 硬件矩阵式LED 驱动、4 路UART、2 路SPI、3 路模拟比较器CMP、1 路可编程增益放大器PGA(更大可放大128 倍)、3 路10Bit DAC、1 路I2C、RTC、TMC、低电压检测(LVD)等功能模块。支持IDLE、STOP 和低速运行三种省电模式以适应不同功耗要求的应用。强大的功能及优越的抗干扰性能使其可广泛应用于给类电池供电的电子产品。
产品详情
产品特性
内核
CPU:1T 8051, 更高速度比传统8051 快10 倍
CPU 频率:更高可支持24MHz
存储器
Flash:64K 字节,大于10 万次擦写
Flash 可划分为程序空间和数据空间,数据空间可用于存储掉电需要保存数据,可省略EEPROM
RAM:256 字节内部RAM,4K 字节外部RAM
工作电压
工作电压:2.0 - 4.6V
工作温度
工作温度:- 40℃ - +105℃
时钟系统
外部低速振荡器: 32.768KHz
内置低速RC 振荡器:128KHz,精度为±3% 4.6V@25℃(出厂校正)
内置高速RC 振荡器:24MHz,精度为±1% 4.6V@25℃(出厂校正)
中断系统
15 个有效中断源
两级中断优先级,支持中断嵌套
5 个外部中断源INT0~INT4
外部中断触发沿选择:INT0~1(上升沿、下降沿)、INT2~4(上升沿、下降沿、双沿)
外部中断输入引脚选择:INT0(P0.0)、INT1(P0.1)、INT2(P0.2)、INT3(P0.3),INT4 可选择标注有INT4 的引脚作为中断输入引脚
RTC 功能
内置RTC 模块可计时、分、秒、星期、天数,支持闹钟功能
支持毫秒、半秒中断、闹钟中断
TMC 定时器
支持毫秒中断,即使在休眠模式下也能保持正常运行,且TMC 中断可用于唤醒CPU
定时器
3 个16 位通用定时器: 定时器0,定时器1,定时器2
通用输入输出口(GPIO)
支持62 个GPIO 口(不同型号会有不同)
推挽、开漏、强上拉(10K)、弱上拉(150K)、强下拉(15K)、弱下拉(150K)、高阻模式
支持10 个大灌电流管脚(2 级强度可选),50mA、120mA@4.6V,可用于高亮LED 驱动
普通GPIO 灌电流(2 级强度可选):17mA、33mA @4.6V
推电流(4 级强度可选):4mA、8mA、12mA、16mA @4.6V
触摸按键(Touch Key)
内置触摸感应控制器
更大支持46 路触摸通道,无需外接电容
支持触摸中断
支持低功耗模式
高抗干扰性能(符合CS 动态10V,EFT ±4KV 标准)
模/数转换器(ADC)
支持46 通道12 位SAR ADC
支持3 种基准电压源:VDD、内部基准、外部基准
支持单次或循环扫描模式
支持多通道连续采样,最多可同时实现6 个通道的采样
内置比较功能,支持硬件触发启动转换功能,可作为比较器功能使用
选择内部电压为基准电压时可测量1/4VDD 电压,可用于测量供电电压
数/模转换器(DAC)
支持3 路10 位DAC, 每路可配置1024 级电压段
DAC [2]可配置3 通道输出
参考电压:内部基准(1.5V)、VDD 可选
PWM
支持9 通道PWM,在16 位范围内可任意配置周期和占空比
支持3 组互补模型PWM,带死区控制
支持设置边沿对齐和中心对齐模式
支持直接输出内部时钟功能
支持PWM 中断
PWM6 至PWM8 支持I/O 映射(标注相应PWM 标号的引脚)
PWM8 支持RGB_LED 级联驱动
RGB_LED 级联
支持1 路级联LED 驱动,扫描频率大于400Hz/S, 数据发送速度800Kbps,直接控制WS2812或类似的驱动芯片,符合单色或七彩LED 灯带产品的需求。
LCD 驱动
更大可支持8com x 40seg
可配置占空比:1/2、1/3、1/4、1/5、1/6、1/7、1/8 Duty
可配置偏压:1/2、1/3、1/4 Bias
支持8 级对比度调整
支持8 级驱动电流:3uA、10uA、20uA、40uA、80uA、160uA、320uA、640uA,用户可根据不同的LCD 屏进行调整
LED 驱动(传统扫描模式)
更大可支持8com x 40seg
支持8 级亮度调节
LED 驱动(点矩阵扫描模式)
更大可支持10 x 9 个像素点
支持8 级亮度调节
模拟比较器(CMP)
内置3 个独立的模拟比较器,每个比较器可单独设置比较阈值
正端2 种选择,负端可选内部1.5V/VDD 分压
比较器支持单边/双边迟滞
迟滞电压可选10/20/60mV
支持0.8V+60mV 有64 级电压阈值设置
支持中断和迟滞功能
可编程运放(PGA)
支持1 路PGA 管脚输入,可映射3 路使用(分时使用)
支持失调电压校正调节
支持单端/差分输入
PGA 输出接内部ADC 通道
多级增益可选(1/2/4/8/16/32/64/128 倍)
带采样保持电路(支持内接ADC 配合使用,可采集小信号)
PGA 输出接内部模拟比较器输入
通用串行接口(UART)
4 个UART 接口,支持1 字节接收缓存
UART[0] / UART[2]支持两组I/O 映射
SPI 接口
内置2 个4 线SPI 接口,支持主从模式
SPI[0]支持两组I/O 映射
I2C 接口
内置1 路I2C 接口,支持主从模式
I2C 支持两组I/O 映射
低电压检测(LVD)
可配置电压检测范围1.8 - 4.2V
可设置低电压复位或中断
看门狗
27 位看门狗定时器,16 位调节精度,可配置看门狗复位或中断
复位模式
芯片支持多种复位源:硬复位,软复位,看门狗复位,低电压检测复位,上电/掉电复位
程序下载和仿真
支持ISP 和IAP
支持在线仿真功能
低功耗
STOP 模式,电流<7uA
低速运行模式,电流<30uA
封装类型:LQFP64 (7 x7 mm)

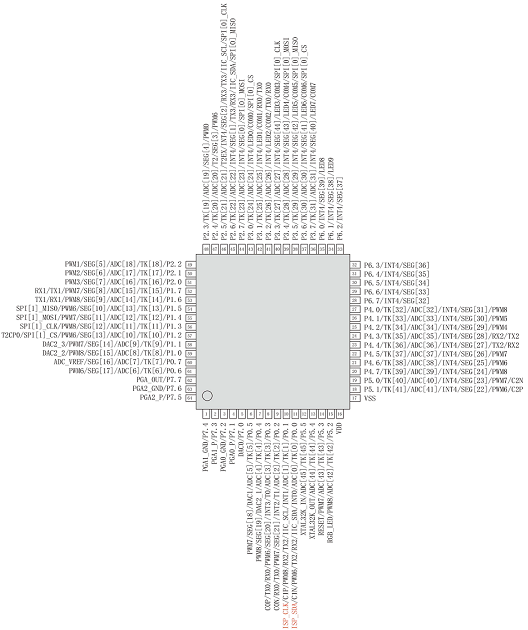

CA51F455L3引脚图
