内核

   CPU：1T 8051, 更高速度比传统 8051 快 10 倍

   兼容 8051 指令集, 双 DPTR 工作模式

存储器

   Flash: 16K 字节，支持多次重复擦写

   程序空间 15.5K，512Byte 数据空间可用于保存掉电数据，节省 EEPROM

   RAM: 256 Byte 内部 RAM，1024Byte 外部 RAM

工作电压

   工作电压：2.0V ~ 5.5V

工作温度

   工作温度：-40℃~+105℃

时钟系统

   外部低速振荡器： 32.768KHz

   内置低速 RC 振荡器：128KHz

   内置高速 RC 振荡器：1MHz，精度为±1%@25℃（出厂校正）

   PLL 倍频时钟：24MHz，精度为±1% 5V@25℃

定时器

   3 个 16 位通用定时器: 定时器 0，定时器 1，定时器 2

通用输入输出口（GPIO）

   支持最多 26 个 GPIO 口，

   支持推挽、开漏、上拉、下拉、高阻模式

   IO 推电流 4 级可选：6mA、10mA、15mA、20mA @VDD=5V

   普通 IO 灌电流 2 级可选：18mA、36mA @VDD=5V

   支持（LED0 - LED8）9 个大灌电流管脚，更高可达 120mA@5V，可用于高亮 LED 屏显示

TMC功能

   TMC 定时器的时钟源可选 IRCL 或 XOSCL

   中断时间最小单位，128 个 1/4 IRCL 时钟周期或 128 个 XOSCL 时钟周期

   可配置中断时间为 1-256 个最小单位时间

中断系统

   7个有效中断源

   两级中断优先级，支持中断嵌套

   5 个外部中断源 INT0~INT4

   外部中断触发沿选择：INT0~1(上升沿、下降沿)、INT2~4(上升沿、下降沿、双沿)

   中断输入引脚选择：INT0(P0.0)、INT1(P0.1)、INT2(P0.2)、INT3(P0.3)，INT4 可选除 P0.0~P0.3 外的任意 GPIO 引脚为中断输入引脚

LED 点阵（双扫）控制模块

   内置 LED 点阵扫描模块，最多可支持 8x9 个像素点（LED0 - LED8），LED 驱动 8 级亮度可调

模/数转换器（ADC）

   支持 26 路 12 位 SAR ADC

   支持 3种基准电压源：VDD 和内部基准、外部基准

   选择内部电压为基准，内部通道可测量 1/4 VDD，可用于测量供电电压

触摸按键（Touch Key）

   内置触摸感应控制器

   更大支持 26 路触摸通道，不需外接电容

   高抗干扰性能，符合 EMC(CS 动态 10V，EFT 4KV)标准

   支持触摸中断

   支持低功耗模式

16位PWM

   支持 6 路 PWM 输出，每路可单独控制，在 16 位范围内可任意配置周期和占空比

   支持互补模式和死区控制，支持可设置边沿对齐和中心对齐模式

   支持可直接输出内部时钟功能

   支持 PWM 中断功能

   每路 PWM 输出引脚可映射至不同的 GPIO 引脚

通用串行接口（UART1/UART2）

   支持 2 路全双工串口

   支持 1 字节接收缓存

   UART1/UART2 的 TX/RX 功能可映射至其它所有的 GPIO 引脚

I2C 接口

   内置 1 路I2C 接口，支持主从模式，支持标准/快速/高速模式

   I2C 引脚 SCL/SDA 功能可映射至其它所有的 GPIO 引脚

SPI 接口

   内置 1 个 4 线 SPI 接口，支持主从模式

低电压检测（LVD）

   检测电压可设置为 2.2V、2.5V、2.7V、3.0V、3.3V、3.6V、3.9V 和 4.2V。

    可设置低电压复位或中断

复位模式

    芯片支持多种复位源：上电/掉电复位，软复位，看门狗复位，低电压检测复位

看门狗

    27 位看门狗定时器，16 位调节精度，可配置看门狗复位或中断

程序下载和仿真

    支持 ISP 和 IAP

    支持在线仿真功能

低功耗

   STOP 模式，电流<7uA

   IDLE 模式，电流<30uA

   低速运行模式，电流<12uA

   封装类型：SOP28

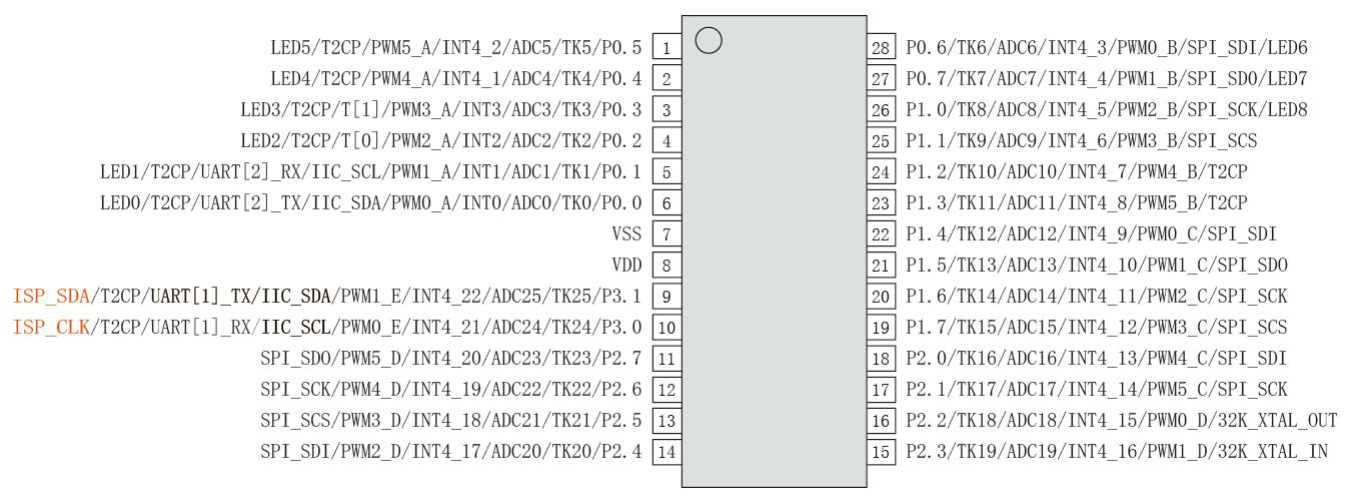

                                                                                   CA51F652S6B 引脚图
