CA32F065N5
CA32F065N5采用高性能的ARM Cortex®-M0 内核,更高工作主频64Mhz频率,高速的嵌入式闪存 (FLASH更大64K字节,SRAM更大8K字节,Cache 2K字节),并广泛集成增强型外设和I/O口。 提供多种标准的通信接口(一个I2C,一个CAN2.0,三个串口,二个SPI),两个12位ADC, 一个带7路PWM的定时器,两个通用定时器,二个基本定时器。 CA32F065N5系列,工作在-40至+85℃温度范围,2.0V至5.5V的电源电压,有一套为低功耗设计准备的省电模式。
产品详情
产品特性
CPU 内核:ARM 32-bit CPU (64 MHz MAX)
存储器
内置64K字节 Flash memory
内置8K字节的SRAM
内置2K字节的Cache
内置CRC计算单元
复位和供电管理
电压供电范围:2.0 - 5.5V
内置上电/掉电复位(POR/PDR)
内置可编程电压检测器(LVD)
时钟部分
支持外部4 - 24MHz振荡器
支持外部32.768KHz RTC振荡器
内置16MHz RC振荡器
内置高速PLL
内置96KHz RC振荡器
支持1路时钟输出,可配置为系统时钟、HSE、HSI、LSE、LSI或2分频的PLL输出
支持27个高速GPIO管脚
全部可映射为外部中断输入
支持5通道DMA控制器
8个定时器
一个16位7通道定时器用于7通道PWM输出,带死区时间发生器和紧急刹车功能
两个16位通用定时器, 每个定时器多达4路输入捕获或输出比较通道,带死区时间发生器
两个16位基本定时器
独立、窗口看门狗定时器
SysTick定时器
支持RTC实时时钟,支持闹钟事件,周期性唤醒,可实现年月日功能
12位ADC(12路采样通道)
内置1个支持1Mbps采样率高速ADC_1
内置1个100Kbps采样率ADC_0
3种参考电压:外部参考VREF,VCC,内部参考1.5V
4个独立模拟比较器,可编程输入
2个独立运算放大器(AMP)
2路独立可编程增益运放(PGA)
运算单元支持硬件除法(HDIV)和开方(SQRT)
内置电容式触摸按键传感器
更大支持18路电容式触摸按键
符合EMI(CS)测试标准
外设通讯接口
1路I2C接口,支持主从模式
3路UART接口,支持全双工模式
2路SPI接口,支持主从模式,支持DMA通道
1路CAN2.0接口
支持串行两线下载仿真调试(SWD)功能
支持128位身份ID
封装形式
QFN32(4x4mm)

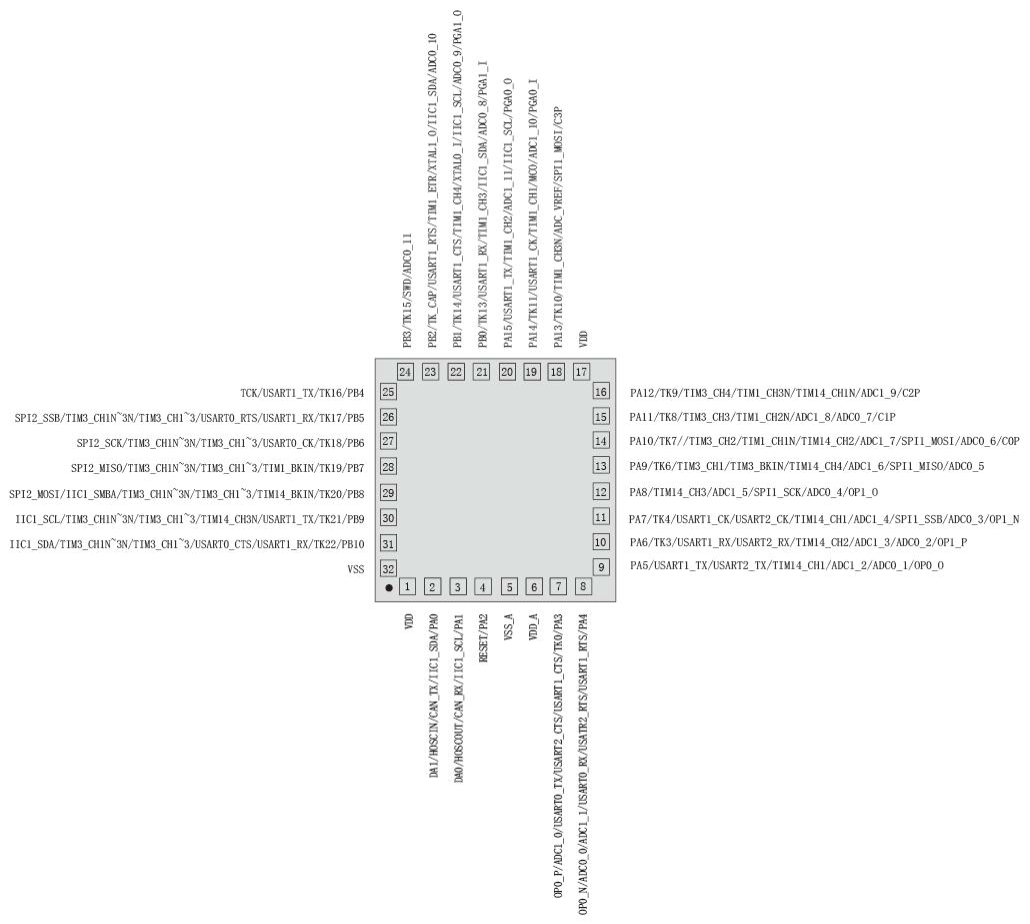

CA32F056N5引脚图
