CA1020N5
CA1020 系列是一款高性能的彩屏专用芯片,采用高性能的 32 位内核,工作主频 64Mhz 频率(更高可支 持 72MHz),SRAM 18K 字节,兼容外挂 1M-256M Bit 的 SPI - NOR Flash,支持 1/2/4 线 QSPI 通讯模式,支持 升级外部 flash 程序。支持 320 X 240 像素彩屏扫描,速率更高可达 25 帧/秒。内置 4 路空气传感器支持外 部 MIC 空气开关检测;内置 4 路专用电子烟防干烧测阻专用管脚;2 路模拟比较器用于过流过压保护功能; 还内置了 28 路 12 Bit ADC、 12 路触摸按键、4 组互补型 PWM、 I2C、3 组 UART、3 组 4 线 SPI、低电压检 测(LVD),内置 LDO 电压输出可配置 3.3V - 2.6V 输出,可节省外部 LDO。 工作温度范围-40 至+105℃,宽电压工作范围 1.8V 至 5.5V,支持 Sleep、Stop 和低速运行三种省电模式 以适应不同功耗要求的应用。强大的功能及优越的抗干扰性能使其可广泛应用于彩屏电子烟、彩屏智能家居 控制面板、彩屏家电控制面板、AI 彩屏玩具、彩屏温控器等彩屏产品。
产品详情
产品特性
内核
CPU:32 位内核
主频 64Mhz 频率(更高可支持 72MHz)
存储器
支持外置 1 线、2 线、4 线 1M - 256MB Bit SPI - Nor Flash
SRAM: 18KB
工作电压
工作电压:1.8 - 5.5V
工作温度
工作温度:-40℃ - +105℃
时钟系统
外部低速振荡器: 32.768KHz
内置低速 RC 振荡器:96KHz
内置高速 RC 振荡器:16MHz,精度为±1%@5V/25℃(出厂校正)
内置 PLL 锁相环
内置 RTC
支持闹钟事件,周期性唤醒,可实现年、月、日及时钟功能
支持毫秒中断,秒中断,闹钟中断.
定时器(TIMER)
1 个 16 位 8 通道定时器用于 8 通道 PWM 输出,带死区时间发生器
支持 4 组互补型 PWM 应用
1 个 16 位通用定时器, 每个定时器多达 2 路输入捕获或输出比较通道。
2 个 16 位基本定时器和 SysTick 定时器
独立、窗口看门狗定时器
中断系统
支持嵌套中断向量,可软件配置 4 级优先级
支持 GPIO、IWDG、ADC、UART0、UART1、UART2 定时器、WWDG、I2C、SPI、PWM 和 SYSTICK、LVD 作为中断源
所有 GPIO 都支持外部中断唤醒功能。支持上升沿、下降沿、双沿中断
DMA
2 个两通道的 DMA
支持 TIMER、UART、SPI、ADC、等硬件触发 DMA 请求
通道优先级支持软件配置
独立的数据源地址和目的数据地址;数据传输宽度可以字节、半字、字;
支持循环的缓冲器管理
DMA 支持:存储器到存储器、外设到存储器、存储器到外设
输入输出管脚(GPIO)
最多支持 45 个 GPIO 口,支持推挽、开漏、上拉、下拉、高阻模式
内置上拉电阻 10K,下拉电阻 15K。弱上拉电阻 45K,弱下拉电阻 45K
推电流支持:3mA、5mA、9mA、12mA 四级可设置
灌电流支持:3mA、8mA、12mA、18mA 四级可设置
4 个通道大推电流管脚,可用用于发热丝测阻应用(和比较器管脚共用)
支持 13 个 3.3V 供电管脚,用于外部 flash 和彩屏通讯及控制
内置一路 3.3V 的 LDO 电源输出管脚,可设置关断、3.3V/3.0V/2.8V/2.6 电压输出给外设供电, 节省外部 LDO 器件
模/数转换器(ADC)
1 个 28 通道的 12 位 ADC 支持 3 种基准电压源: VDD、内部基准、外部基准
支持单次模式和连续模式采样
选择内部电压为基准电压时可测量 VDD 电压
内置比较功能,支持硬件触发启动转换功能
空气传感器
支持咪头空气开关检测功能
支持硅咪、正装(驻极体 MIC)和反装(背极体 MIC)
支持咪头金属膜差异校正功能
支持 PFM 模式,增强客户体验
支持中断唤醒 MCU 功能
触摸按键(Touch Key)
内置触摸感应控制器
支持 12 触摸通道,支持按键、滑条、转圈触摸功能
支持触摸唤醒,省电模式
模拟比较器(COMP)
支持 2 组独立的模拟比较器
支持 64 级可编程输入 1V-VDD 阈值电压
支持短路保护功能
支持中断和延时功能
模拟比较器内接 ADC,可应用发热丝测阻功能
SPI 接口
内置 3 个 SPI 接口,支持主从模式,更高支持 32M 速率
*SPI-1 支持 1、2、4 线通讯,专用用于与外部 flash 通讯,内接 DMA, 管脚 3V 供电
*SPI-2 支持 1、2 线通讯,用于与 TFT 彩屏通讯,内接 DMA,管脚 3V 供电
*SPI-3 支持 1、2 线通讯,可用于蓝牙 BLE 射频通讯。内接 DMA,管脚 VDD 供电
LED 级联
支持 1 路级联 LED 驱动,扫描频率大于 400Hz/S, 数据发送速度 800Kbps,直接控制 WS2812 或 类似的驱动芯片,符合单色或七彩 LED 灯带产品的需求。
通用串行接口(UART)
支持 3 个 UART 接口
支持 1 字节接收缓存
I2C 接口
内置 1 路 I2C 接口,支持主从模式,支持标准/快速模式。
低电压检测(LVD)
可配置电压检测范围 1.8 - 4.8V(每级 0.1V)
可设置低电压中断.
低功耗模式
支持 STOP 模式
MCU STOP 模式,LDO 关闭,外部中断唤醒模式,电流低至 10uA
MCU STOP 模式,LDO 开启,外部 Nor SPI FLASH 进入待机模式,外部中断唤醒和 MIC 唤醒模式, 电流低至 16uA
MCU 进入 STOP 模式,LDO 开启,外部 Nor SPI FLASH 进入待机模式,外部中断唤醒和 MIC 唤醒 和触摸按键唤醒模式,电流低至 20uA
串行两线仿真调试下载
支持两线下载(PA0 - SWD,PA1 - SWC)
支持仿真功能
支持两线下载升级外部 SPI - FLASH,方便产品开发和升级

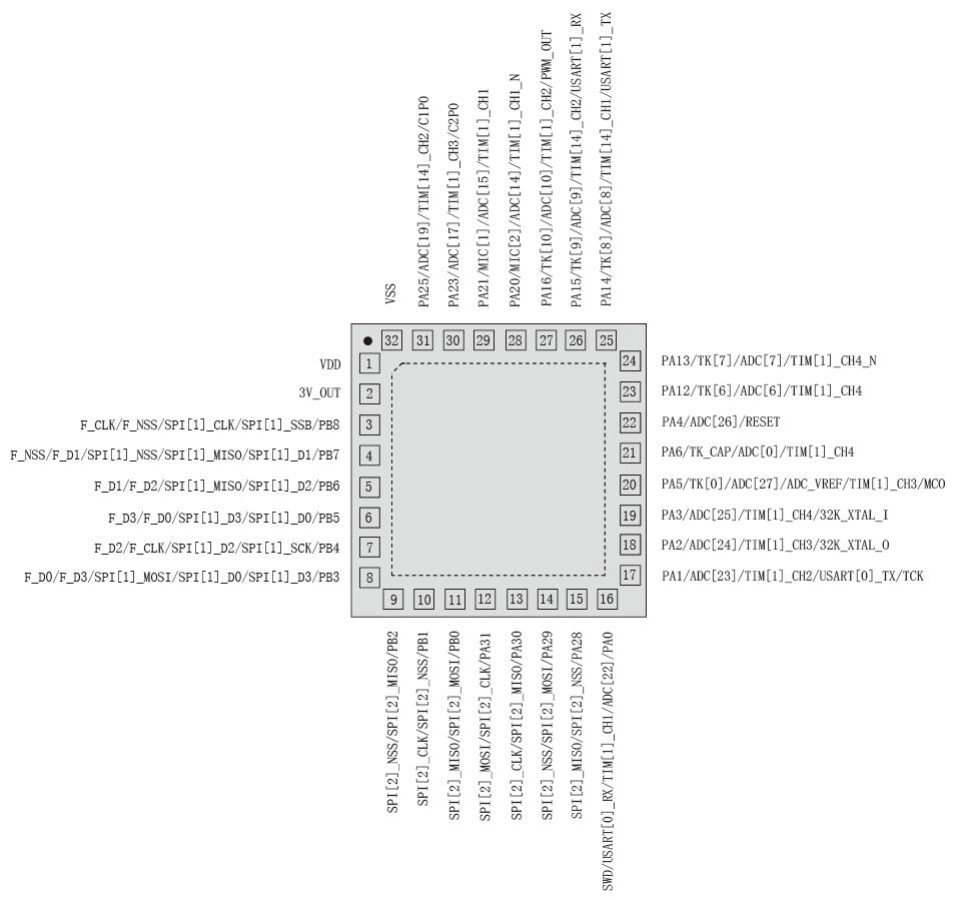

封装形式:QFN32
