产品特性

内核

   CPU：ARM Cortex ® - M0 的32 位内核

   主频：24MHz

存储器

   FLASH：24KB

   SRAM：2KB

工作电压

   工作电压：2.0 ~5.5V

工作温度

    工作温度：-40℃ ~ +85℃

时钟系统

   外部低速振荡器：32.768KHz

   内置低速RC 振荡器：128KHz，精度为±5%@5V/25℃（出厂校正）

   内置高速RC 振荡器：24MHz，精度为±1%@5V/25℃（出厂校正）

定时器（TIMER）

   1 个16 位2 通道通用定时器

   支持PWM 输出和输入捕获

   1 个16 位基本定时器和SysTick 定时器

   独立看门狗定时器

PWM

   最多可支持6 通道独立PWM 输出，其周期与占空比均可在16 位范围内自由配置

   支持6 路独立PWM 输出，可灵活配置为3 组独立的互补PWM 输出通道

   支持死区设置与刹车功能

   支持软件刹车、外部端口触发刹车以及ADC 比较结果触发刹车

   支持中心对齐与边沿对齐两种模式

   支持PWM 输出时钟功能

   支持PWM 中断，包括周期中断、向上比较中断、向下比较中断和零点中断

RGB_LED 级联

   支持1 路级联LED 驱动，可直接控制WS2812 或类似的驱动芯片，符合单色或七彩LED 灯带产品的需求，也可以做通用PWM 使用

内置TMC 定时器

   时钟源可选LSI 或LSE，中断时间最小单位为128 个低速RC 振荡器时钟周期

   可配置中断时间为1-256 个最小单位时间

   选择外部低速时钟（32.768KHz）作为时钟源，可实现精准计时，如万年历计时应用

中断系统

   支持嵌套中断向量，可通过软件配置4 级优先级

   支持GPIO、ADC、UART0、UART1、定时器、I2C、SPI、PWM、SysTick 及LVD 作为中断源

   所有GPIO 均可配置为外部中断输入，支持上升沿、下降沿及双沿触发

输入输出管脚（GPIO）

   最多支持18 个GPIO 口，支持推挽、开漏、上拉、下拉、高阻模式

   内置上拉电阻30K，下拉电阻30K。

   推电流支持：10mA、15mA、19mA、23mA 四级可设置（vdd=5v，Voh =0.9vdd）

   灌电流支持：10mA、20mA、30mA、40mA 四级可设置（vdd=5v，Vol =0.1vdd）

模/数转换器（ADC）

   12 位高速ADC，最多可提供12 个输入通道及1 个内部通道

   基准电压源：VDD、内部基准(1.5V)

   支持单路扫描、多通道扫描模式（同时可以扫描4 个通道，前2 个通道支持比较功能）

   支持单通道或多通道循环采样模式，由软件启动和软件关闭

   支持单通道或多通道循环采样模式，支持比较功能（可设置2 个单独阈值比较，支持中断）

   支持PWM 可触发ADC

   选择内部ADC 通道采用内部参考电压时，可测量1/4VDD 电压

SPI 接口

   内置1 路独立SPI 接口，支持主从模式，更高支持6M 速率

串口（UART）

   支持2 个UART 接口

I2C 接口

   内置1 路I2C 接口，支持主从模式，支持标准/快速模式

低电压检测（LVD）

   可配置检测电压2.0V/ 2.2V/ 2.5V/ 2.7V/ 3.0V/ 3.3V/ 3.7V/ 4.2V

   可设置低电压中断或低电压复位

低功耗模式

   支持STOP 模式， 电流<10uA

   支持SLEEP 模式，电流<100uA

串行两线仿真调试下载

   支持两线下载（PA6 - SWD，PA15 - TCK）

   支持仿真功能

封装形式：QFN20

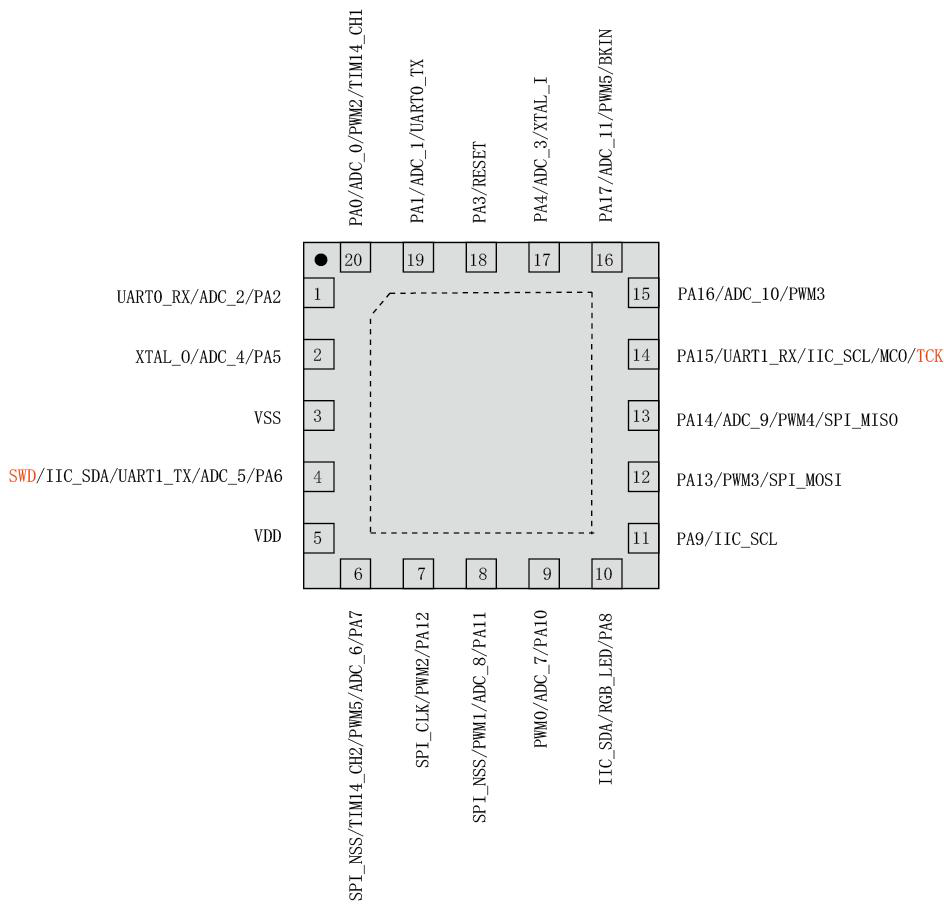

                                                                                                        CA32F0012N2B引脚图
